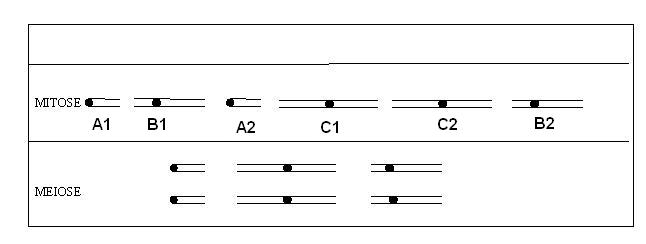

Figure2:

Comparaison des métaphases de mitose et de 1ére division de méiose (2n = 6).

Les trois chromosomes ont été représentés pour pouvoir les distinguer : l'un (A ) est petit et son centromère est terminal ; le deuxième (B) est assez grand et il a deux « bras », de part et d 'autre du centromère . Le plus grand (C) a un centromère médian.

= centromère

Les dessins sont déduits des observations mais ils ne se veulent pas réalistes . Pour simplifier, on a représenté un chromosome interphasique par un seul trait : il est en réalité fait d'une double hélice d' ADN. De plus, pour la commodité du dessin, les chromosomes sont figurés bien distincts les uns des autres : en réalité ils sont pelotonnés de manière complexe permettant ainsi à leurs longues molécules de « tenir » dans le noyau, dont le diamètre est très inférieur à la dimension des chromosomes, s'ils étaient étendus. Ils ne sont évidemment pas parallèles.
