Figure 1:

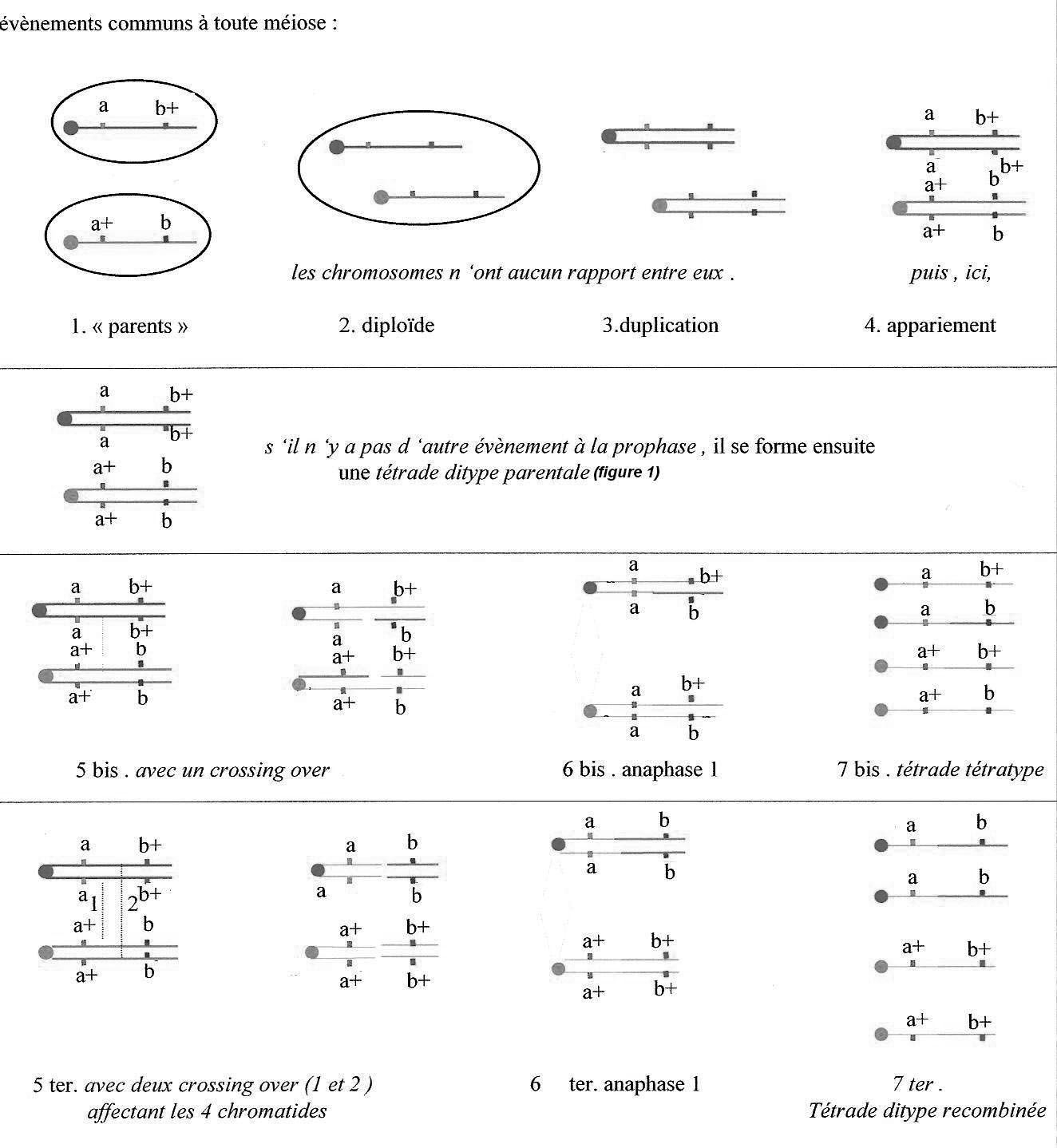

Obtention des tétrades ditypes parentales dans le cas de gènes situés sur le même chromosome.

Figure 2:

Conséquences de crossing over entre chromatides non soeurs.

Les schémas des stades 1 , 2 , 3 ne reflètent pas du tout la réalité : les chromosomes sont en réalité très superposés et enchevêtrés les uns avec les autres . Ce désordre réel est symbolisé par le décalage entre les deux centromères. Par contre , au stade suivant , l 'appariement est figuré par une mise en ordre des centromères et des gènes : le dessin est alors beaucoup plus proche de la réalité.

Figure 3:

Eléments de vocabulaire et de nomanclature. Et encore les mêmes choses dites (un peu) autrement !

On a l 'habitude de parler de chromatides juste après la réplication et de chromosomes-fils dans les produits de la méiose : en réalité , les deux termes sont biologiquement synonymes. Tous les deux désignent une molécule d 'ADN provenant de la réplication d 'une molécule modèle ( et éventuellement modifiée par les crossing over). Les dessins qui suivent résument ce que l 'on a vu dans la figure 1.
